2026 年 6 月 8 日，马斯克在公开访谈中正式发布了 SpaceX 首款太空 AI 计算卫星 AI1 的完整技术规格。外界的焦点，大多落在 150 kW 峰值算力、可互换计算模块这些亮眼的数字上。

但从热控工程的视角看，AI1 最引人注目的参数，不是算力，而是散热：110 m² 可展开液体辐射器、1400 W/m² 双面辐射热流密度、冗余泵循环管路、集成微流星体防护。

▲ AI1 卫星正式渲染图：双侧太阳能帆板（蓝色）＋中央计算舱（黑色）＋立式可展开液体辐射器（白色扇面）

这组热控参数的背后，是一个完整的工程命题：在没有空气、没有水、没有任何对流换热的真空轨道上，把一座相当于小型数据中心的 AI 计算系统产生的废热，持续、可靠地排出去。

地面数据中心用风扇、冷水机组、冷却塔解决散热。在轨道上，这些方案全部失效。唯一可用的散热机制，是热辐射——把热量以红外电磁波的形式，辐射到 3K（约 −270°C）的深空背景。

核心结论：AI1 的热管理系统不是一项单一技术，而是从芯片界面到深空辐射的完整工程链路。三个数字锁定整个系统的物理边界：120 kW 平均算力功耗定义了必须排走的热量；~1400 W/m² 的双面辐射热流密度定义了每平方米辐射器的散热上限；110 m² 可展开液体辐射器是两者之间的工程解，也是整星结构尺寸、轨道热环境和任务可靠性三重约束的平衡点。

一、120 kW 的散热命题：把一个小型数据中心搬上轨道，热量去哪里

AI1 的平均计算功耗是 120 kW，峰值 150 kW。把这个数字放在地面参照系里：

相当于把一整套 GB300 级 AI 机架送上了轨道。在地面，这类机架需要配套液冷系统、冷水机组和数据中心基础设施来散热。在轨道上，以上所有手段全部失效。

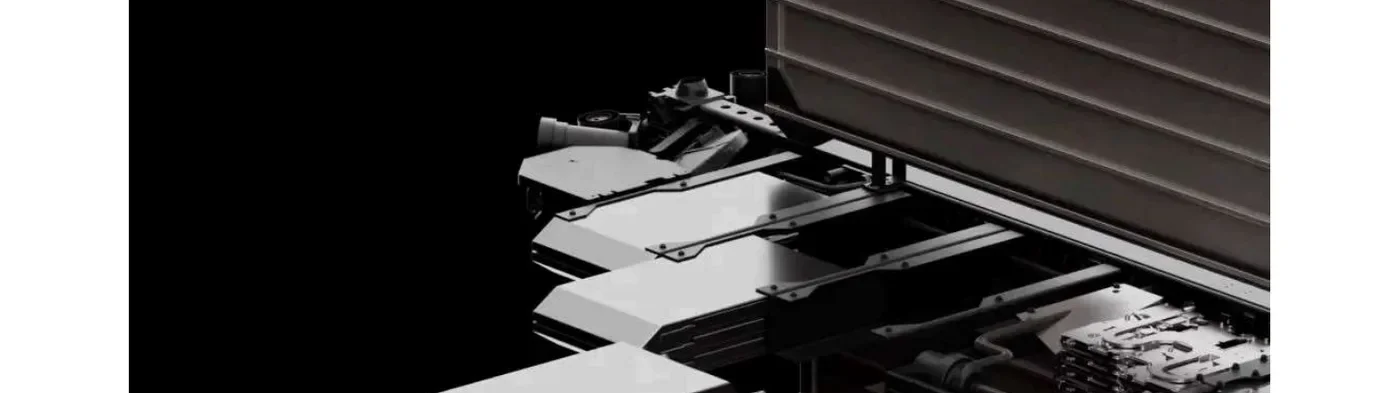

▲ AI1 计算舱近景：可见密集排列的计算模块与散热接口面板，算力载荷的热量从这里流向液冷回路

在轨道上，散热只有一条路：辐射。

根据 Stefan-Boltzmann 定律，单位面积辐射功率为：

式中 $\varepsilon$ 为辐射率（高发射率涂层可达 0.88–0.92），$\sigma = 5.67 \times 10^{-8}\ \text{W/(m}^2\text{·K}^4\text{)}$，$T$ 为辐射器表面温度（K）。

对于 AI1 的双面辐射器，有效辐射功率翻倍：

但这里有一个关键约束：辐射器的工作温度不是越高越好。温度越高，散热能力越强，但芯片结温也随之升高，计算可靠性和寿命下降；同时，工作温度受液冷工质种类、饱和压力和回路设计的限制，不能无限提升。

在 SpaceX 公开的规格中，AI1 辐射器的热流密度约为 1400 W/m²。把这个数字代入双面辐射方程，反推辐射器工作温度：

这是一个工程上可行的辐射器温度——足够高以获得有效散热能力，又足够低以保证液冷工质稳定工作和芯片热界面温度在安全范围内。

二、辐射器的三个核心参数：面积、热流密度与朝向

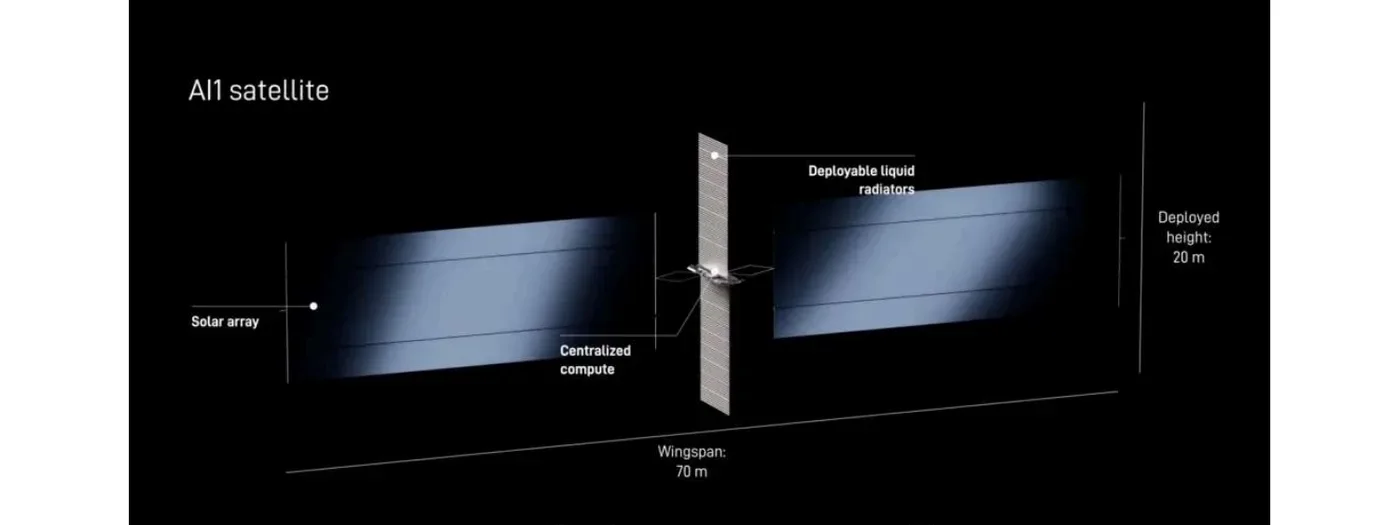

▲ AI1 官方参数规格图，热管理部分明确标注：110 m² 可展开液体辐射器、冗余泵循环管路、集成微流星体防护

① 110 m²：不是估算，是推导出来的工程解

有了 1400 W/m² 的热流密度，所需辐射器面积可以直接反推：

其中 $Q_{total}$ 包括 150 kW 峰值算力功耗加上推进、飞控、星间激光等辅助系统的额外热耗（约 4 kW）。110 m² 是一个精确的工程约束结果，而不是估算的圆整数字。

图2 ｜ 辐射器热流密度随温度变化的 Stefan-Boltzmann 曲线。AI1 工作点（红点）对应 T ≈ 340 K、Q/A ≈ 1400 W/m²，面积反推得 110 m²

② 双面散热：把每平方米的效率翻倍

普通卫星辐射板通常只有一面朝向深空散热，另一面需要面向卫星本体。AI1 的辐射器是立式可展开设计，展开后两个平面面均朝向深空，从而实现双面同时辐射。这让每平方米的实际散热能力翻倍，也是 110 m² 能够处理 150 kW 级热量的关键工程选择。

③ 与太阳成 90° 朝向：最大化净散热量

辐射器排出的不是”辐射量”，而是净散热量 = 对外辐射量 − 吸收的太阳辐射量。

太阳在 LEO 轨道的辐照强度约为 1360 W/m²。如果辐射器面板正对太阳，一面吸收 1360 W/m² 的太阳辐射，另一面向深空辐射 1400 W/m²，净散热量仅剩 40 W/m²，基本失效。

AI1 将辐射器设计为与太阳入射方向成 90° 角——辐射板的面垂直于太阳光，板面不直接接收太阳辐射（$\cos 90° = 0$），两个平面面均朝向深空方向辐射。净散热量接近理论最大值 1400 W/m²。

这就是为什么 AI1 的辐射器是”立式”的：它不是随意竖起来的，而是在轨道几何约束下精确定向的散热面。

三、主动泵驱回路：为什么 120 kW 必须放弃热管

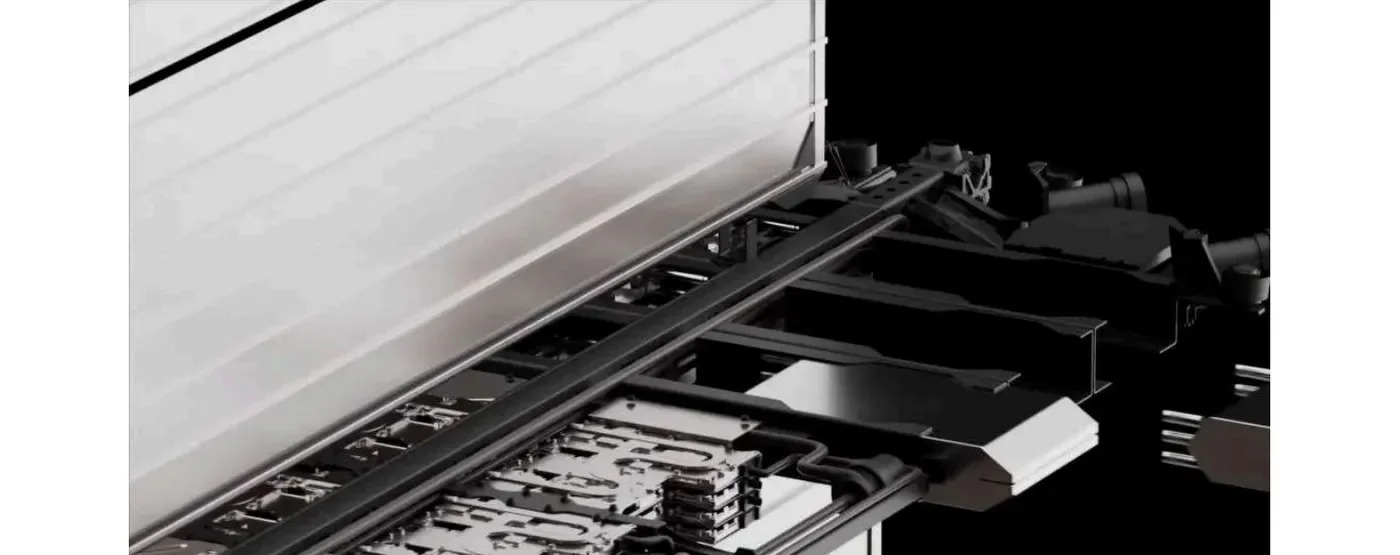

▲ AI1 液冷辐射器结构近景（一）：可见液体管路在辐射板面板内的走向与固定方式，工质在管道内循环，将热量从计算舱携带至辐射面

传统航天器热控的主力技术是热管（Heat Pipe）。热管利用工质（通常是氨）的相变潜热，靠毛细力驱动液体循环，不需要外部电源，结构简单，可靠性高。

Starlink V1/V2 卫星的热管理，基本依赖热管加辐射板的被动架构。这套方案在几瓦到几十瓦级的卫星热控上表现良好。

但到了 120 kW 级别，热管的被动毛细驱动能力遇到根本性约束：

对 AI1 而言，要用被动热管覆盖 120 kW 的散热需求，理论上需要数十根并联的大型宇航热管，同时面临毛细驱动力不足、管路压降过大等工程挑战。唯一可行的方案，是切换到主动泵驱液冷回路（Mechanically Pumped Fluid Loop，MPFL）。

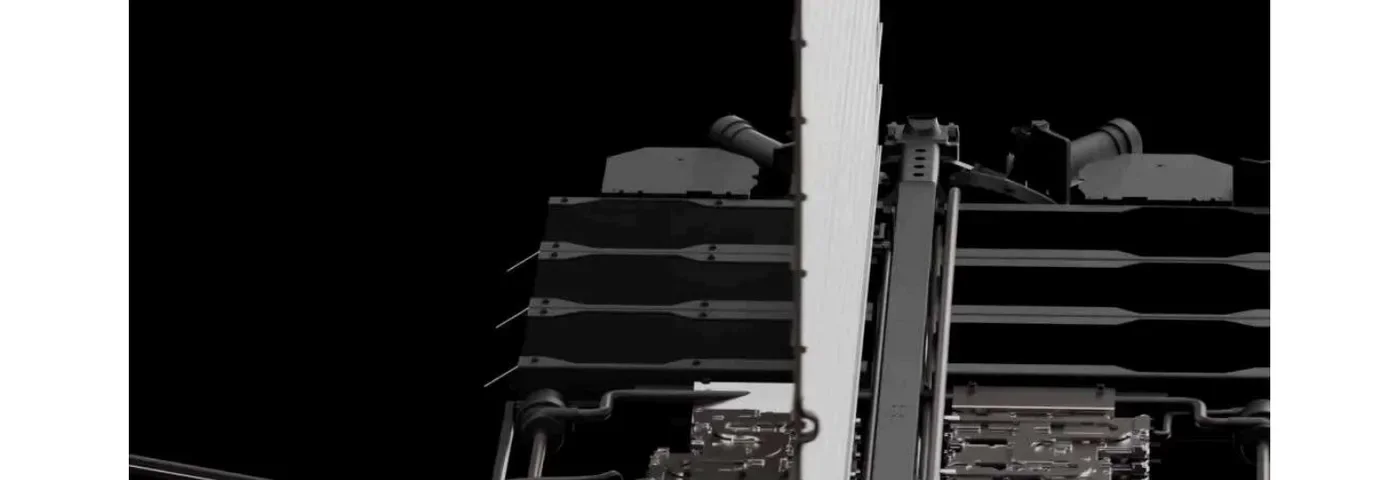

▲ AI1 液冷辐射器结构近景（二）：计算模块散热接口区域，液冷管路密集排布于计算载荷下方，热量在此从固体侧进入流体循环

图1 ｜ AI1 整机热流路径：AI 计算舱产生的废热，经液冷冷板进入工质，由泵驱动流向可展开辐射器，辐射至深空后冷液回流，完成闭合循环

整条回路的传热链路如下：

1. 芯片 → 冷板：AI 计算芯片通过热界面材料（TIM）将热量传导至覆盖在芯片背面的液冷冷板。冷板内流动的冷却液（水、乙二醇水溶液或氨等）单相吸热。
2. 冷板 → 泵 → 辐射器：携带热量的高温工质，由机械泵驱动，流经管路进入可展开辐射板内嵌的液管。
3. 辐射器 → 深空：热工质在辐射板内向两侧辐射散热，温度从约 340 K 降低至 310–320 K，形成过冷液态工质。
4. 辐射器 → 冷板回流：低温工质经回流管路回到计算舱，重新吸收芯片废热，完成闭合循环。

四、冗余泵设计：航天热控的生存哲学

一台机械泵，是整条液冷回路的动力心脏。如果它失效，液冷停止循环，120 kW 的废热无处可去，计算舱在短时间内过热失效。

这是航天系统设计中的”单点故障”（Single Point of Failure）——任何一处失效即导致整星热失控。对于地面数据中心，有人值守、可以换硬件；在轨道上，没有这个选项。

AI1 的解法，是 SpaceX 在规格中明确标注的冗余泵循环管路（Redundant Pumping Loops）：

图3 ｜ 冗余泵驱回路架构：主泵正常运行，备份泵热备待机；交叉切换阀在主泵故障时自动激活备份路径，散热不中断

冗余架构的核心设计原则：

① 热备冗余（Hot Standby）：备份泵与主泵同时上电、同时监控系统状态，但处于”空转待机”模式。主泵一旦检测到转速下降或流量异常，控制系统在毫秒级内切换到备份泵，液流中断时间极短。

② 回路隔离：双回路之间设有隔离阀，允许在一侧管路发生泄漏时，将故障段隔离，以降功率运行另一侧，而不是整套系统立即失效。

③ 故障检测逻辑：液冷系统集成流量传感器、压差传感器和温度传感器，异常信号触发自动切换，不依赖地面指令。

这套”双泵 + 交叉阀”架构，把热控系统的单次任务可靠性从”泵的 MTBF”数量级提升到”两泵同时失效”的概率量级，对于设计寿命数年的轨道算力平台而言，是必须具备的能力。

五、微流星体防护：辐射器最脆弱的地方，集成了最关键的防护

110 m² 的大面积液体辐射板，是 AI1 热管理系统最强大的地方，也是整星最脆弱的结构之一。

大面积 + 薄板结构 + 内充高压液体，是三个对微流星体和轨道碎片（MMOD，Micrometeorite and Orbital Debris）极度敏感的特征：

• 截面积大：110 m² 的辐射板，是同等尺寸实体结构被撞击概率的 100 倍以上；
• 板体薄：为控制重量，辐射板主体厚度通常在 2–5 mm 量级；
• 内压流体：一旦液管被击穿，工质泄漏，辐射能力迅速下降，严重时导致热失控。

图5 ｜ 微流星体防护截面结构（Whipple 盾集成设计）：三级消能——外层缓冲板击碎粒子 → 气隙 + MLI 扩散碎片云 → 内壁及液管位于最受保护位置

SpaceX 在 AI1 规格中明确标注的是结构集成微流星体撞击防护（Integrated Micrometeorite Shielding），而非”加装防护板”——这个措辞暗示了一个重要的设计取向：防护结构与辐射板主体一体化设计，而不是外挂附件。

集成式防护的优势在于：

• 重量效率高：辐射板结构本体兼作内撞击壁，不需要另加独立背墙；
• 不影响散热性能：防护层与液管位置的一体化设计，保证高发射率涂层面积不被遮挡；
• 可制造性强：与 SpaceX 在 Bastrop 工厂规模化生产的太阳能板工艺相兼容。

在 LEO 约 600 km 轨道高度，MMOD 通量的主要威胁来自亚毫米级粒子，速度最高可达 10–15 km/s（人工碎片）至 72 km/s（彗星流星体）。通过 Whipple 盾原理，外层薄铝板将来袭粒子击碎并分散为低密度碎片云，再经过间距和 MLI 的二次减速，使内层液管受到的冲击大幅低于临界穿透阈值。

六、从 Starlink 到 AI1：热管理的三代跃升

如果把 Starlink V2 Mini、V3 和 AI1 的热控参数横向对比，可以看到一条清晰的演化轨迹：

图4 ｜ 从 Starlink V2 Mini 到 AI1 的热管理三代演化对比：辐射面积从约 5 m² 跨越至 110 m²，散热方式从被动热管升级为主动泵驱液冷

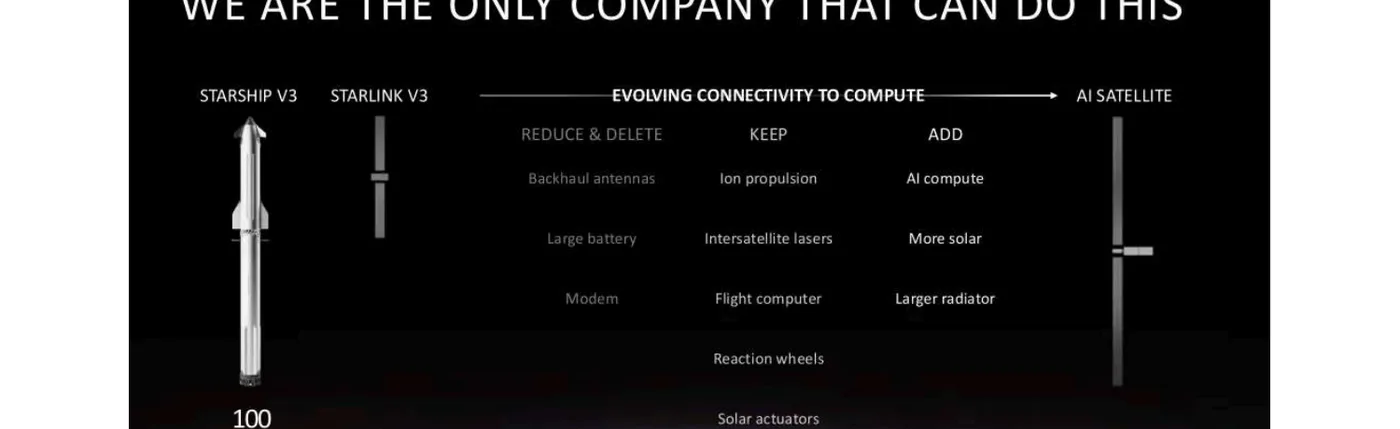

▲ SpaceX IPO 路演幻灯片：Starlink V3 → AI Satellite 的技术演化路线，明确标注”添加更大散热器（Larger Radiator）“为核心变更项之一

马斯克在发布访谈中的原话，道出了这条演化路线的本质：

“AI 卫星比 Starlink 卫星简单得多。AI 卫星本质上就是大量太阳能电池，你仍然需要一些激光链路，但你没有 Starlink 卫星上那些超级复杂的全部天线。这里面很多技术是我们已经在 Starlink V3 卫星上实现的。”

这段话看似是说”简单”，实际上揭示的是 SpaceX 热管理路线图的三个关键跳跃：

第一跳（V2 Mini → V3）：扩大辐射面积、提升热管路设计，从 3–5 kW 级热控跨越至 20 kW 级；

第二跳（V3 → AI1）：去掉大型相控阵天线（省去天线辐射热源）、去掉大容量电池（省去充放电热源）、去掉调制解调器——但引入了全新的、功耗量级完全不同的 AI 计算模块，并配套切换为主动泵驱液冷体系；

第三跳（AI1 → 未来）：如果 Starship V3 的百吨级入轨能力得以验证，AI 卫星的单星算力上限将随着散热面积和辐射器质量的提升继续突破，最终朝向 MW 级轨道算力节点演进。

七、热管理是 AI1 能够存在的前提条件，不是它的配套子系统

回到 AI1 的设计起点：为什么 SpaceX 把辐射器设计成”立式可展开”？为什么要做到 110 m²？为什么冗余泵是必须项？

答案都指向同一个约束：120 kW 的算力，在轨道上必须完全通过辐射散热。这不是设计选项，是物理约束。

地面数据中心的散热，是功率配套基础设施的一部分，可以在运营期间扩容。轨道上的散热面积，在卫星出厂那一刻就已经锁定。一旦热控子系统容量不足，整个算力节点在轨道上就是一块发热的砖头。

这就是为什么，在 AI1 的官方规格里，三大子系统（算力、热控、供电）并列呈现，而不是把热控放在附录里。

从这个角度看，SpaceX 发布的不只是一颗算力卫星的参数表——它发布的是一套可量化的工程边界：110 m²、1400 W/m²、340 K，以及这三个数字背后精确推导出来的散热链路。

未来每一代轨道算力卫星的迭代，都将以这套边界为起点，在更大的展开面积、更高的辐射温度、更先进的液冷工质之间寻找新的平衡点。
